ＬＩＸＩＬ　フーゴ

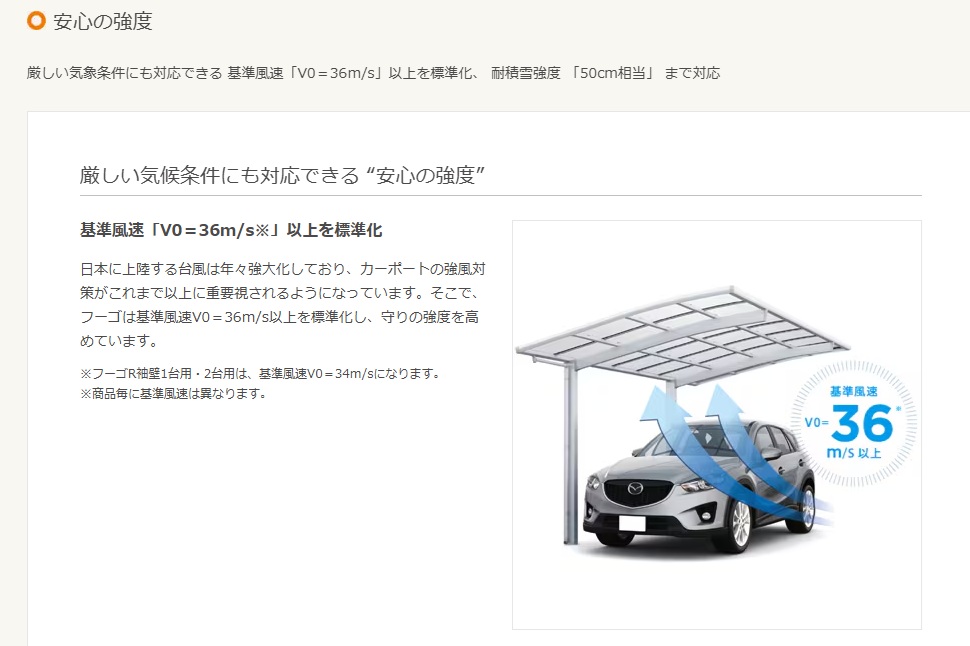

近年、日本列島では記録的な勢力の台風によって、各地で大きな被害が発生しています。また、突発的に吹く強風も、年間を通じて起こるようになっています。
屋外の構造物であるカーポートは、改めて風に対する備えを見直すことが必要です。

そこでフーゴでは、これからの時代のスタンダードという観点から、耐風圧強度を一般的な風速＝38m/秒相当から42m/秒相当に高め、守りの安心をより一層高めました。

強度部材の設計に構造解析によるシミュレーションを用い、最適な構造を追求。それにより、これまでの部材サイズを維持したままで耐風圧強度の約20%向上 を実現しています。さらに、実証試験として、屋根に均一な荷重がかかるよう、荷重袋を使用した試験で安心の性能を確保しています。

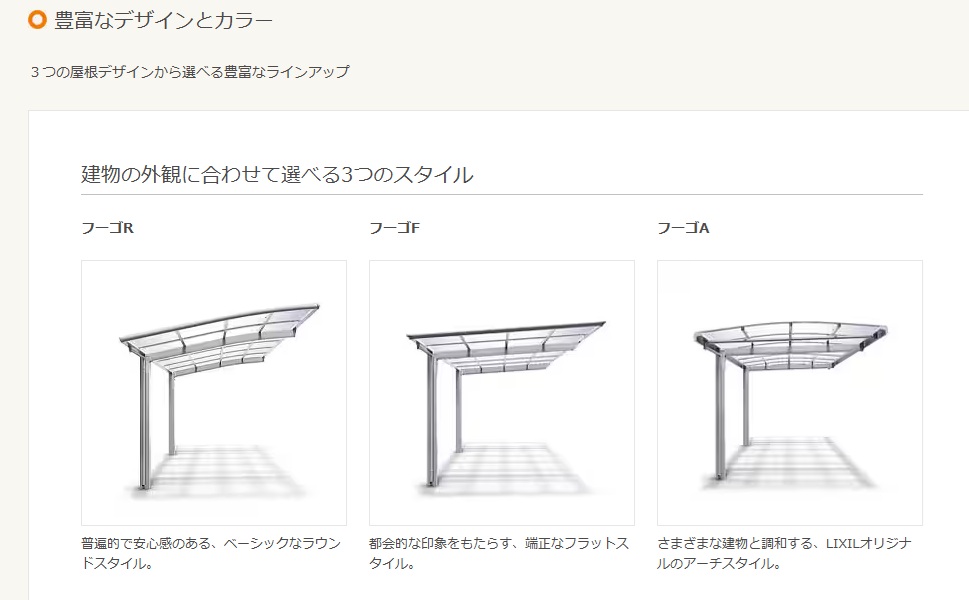

[設定のあるスタイル(オプション)]

   R     F     A

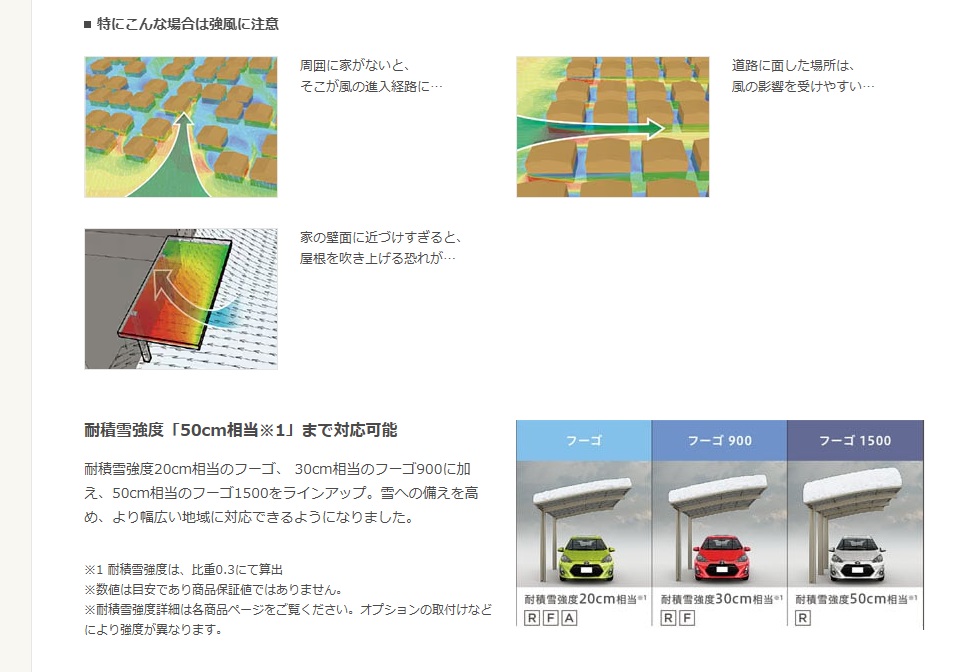

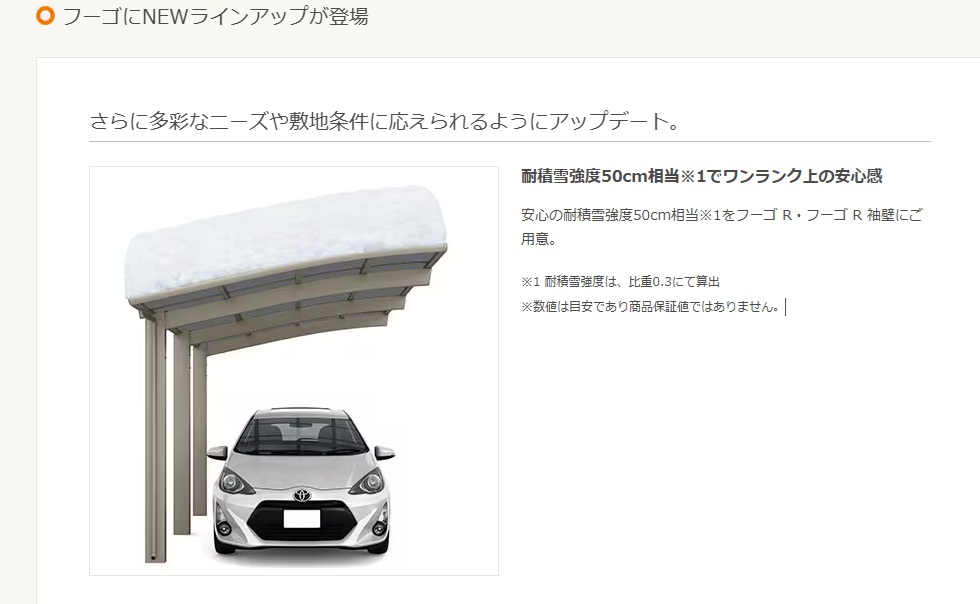

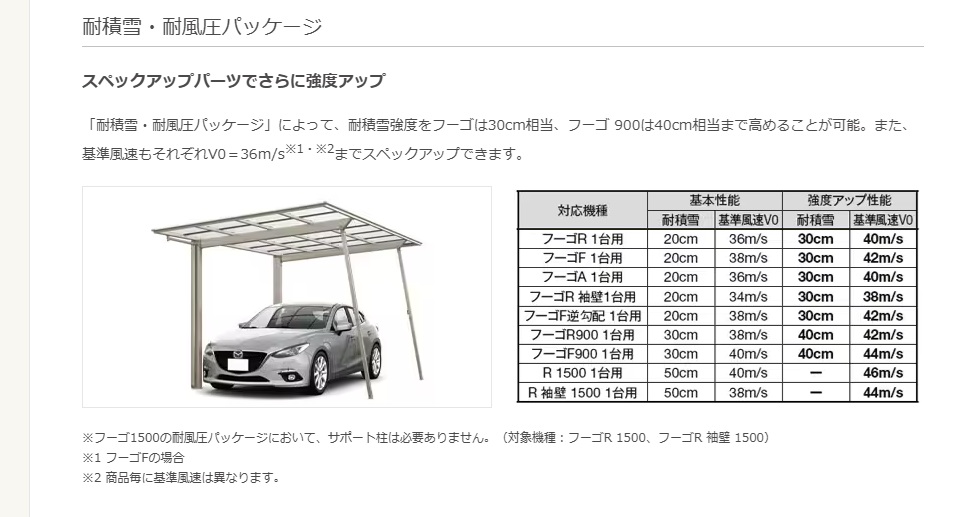

もしも、の雪への備え。耐積雪30cm相当
さらに耐風圧強度もアップ

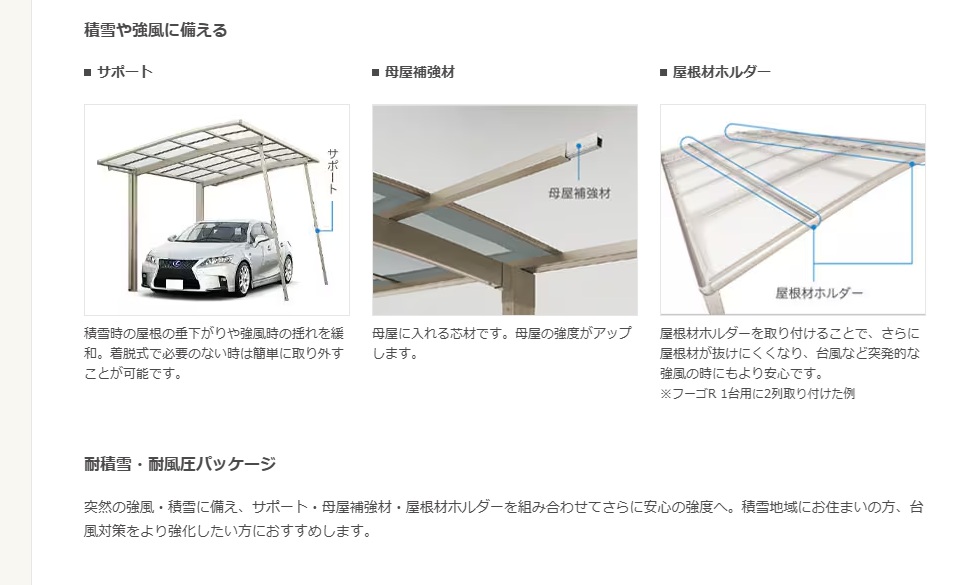

オプションパーツの「サポート」「母屋補強材」「屋根材ホルダー」を組み合わせた、「耐積雪・耐風圧パッケージ」をご用意。

耐積雪20cmを30cm相当まで高め、さらに耐風圧強度は 風速＝46m/秒相当へアップします。

■サポート

積雪による屋根の垂れ下がりや、強風時のバタツキを緩和します。

■母屋補強材

母屋の中に入れる芯材。母屋の強度がアップします。

■屋根材ホルダー

台風が来た時などの突発的な強風にも屋根材を抜けにくくします。

[設定のあるスタイル]　　R　　　F　　　A　　

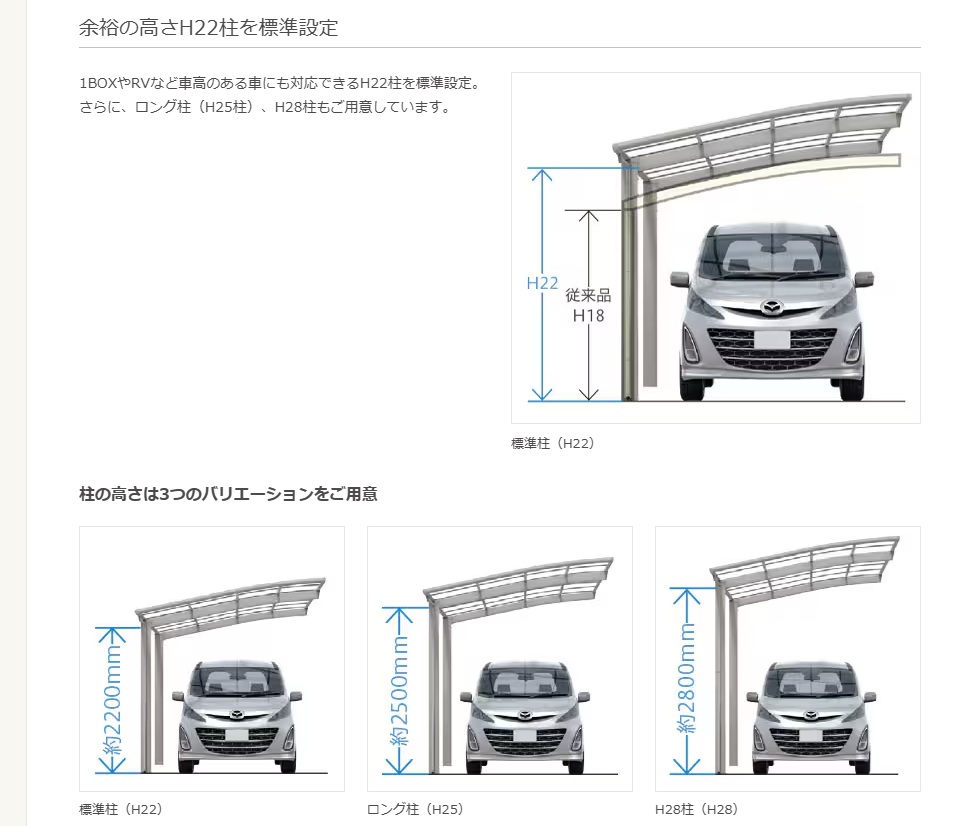

セダンなどの車から、1BOXやRVなど車高のある車へ。将来を見越して余裕の柱の高さを選ぶ方が増えています。
そこでフーゴでは、従来H18だった標準柱の高さをH22に設定。さらに、ロング柱、H28柱もご用意しています。

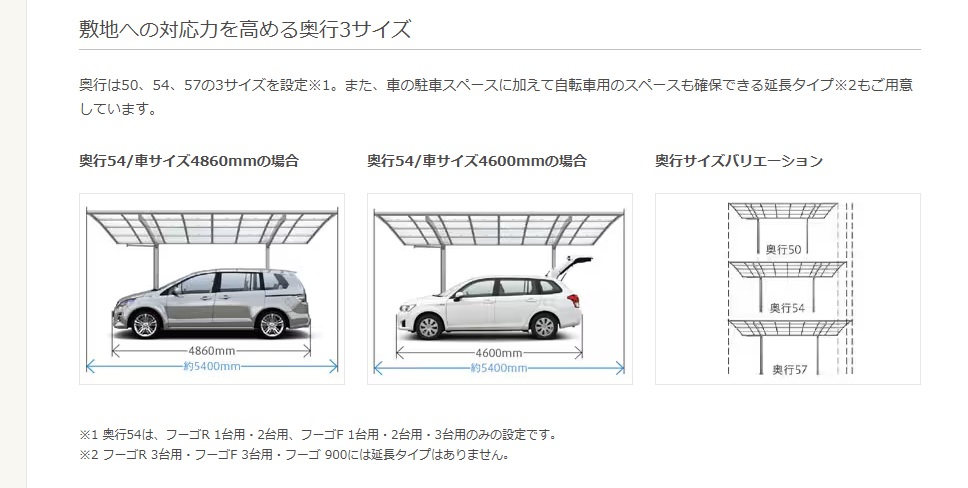

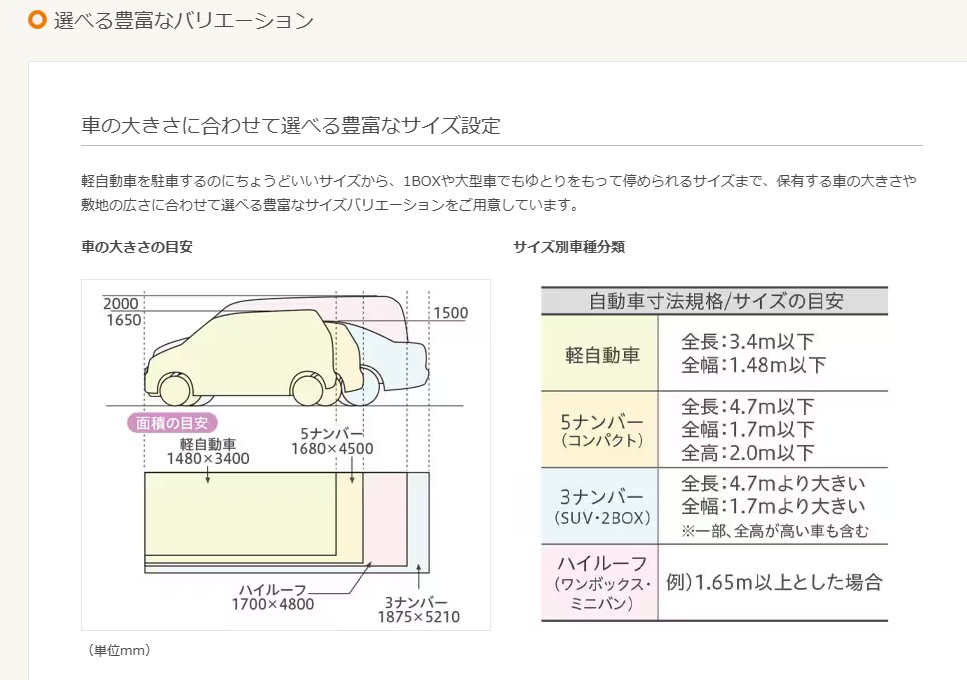

奥行54/車サイズ4860mmの場合

奥行54/車サイズ4600mmの場合

奥行サイズバリエーション

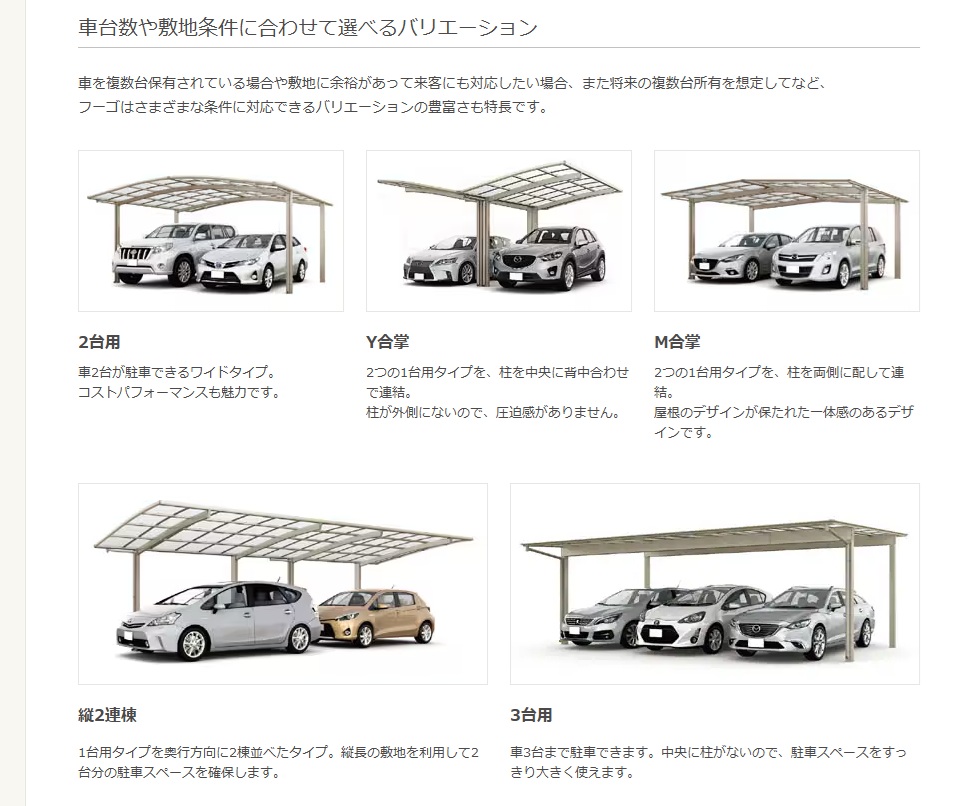

ワイド

[設定のあるスタイル] 　R　 　F　 　A　

車2台が駐車できるワイドタイプ。コストパフォーマンスも魅力です。

Ｙ合掌

[設定のあるスタイル]　　R　　　F　　

2つのレギュラータイプを、柱を中央に背中合わせで連結。柱が外側にないので、圧迫感がありません。

縦連棟

[設定のあるスタイル ]  　R　 　F　 　A　

レギュラータイプを奥行方向に2棟並べたタイプ。
縦長の敷地を利用して2台分の駐車スペースを確保します。

Ｍ合掌

[設定のあるスタイル] 　R　 　F　 　A　

2つのレギュラータイプを、柱を両側に配して連結。屋根のデザインが保たれた一体感のあるデザインです。

パーク

[設定のあるスタイル] 　R　 　F　 　A　

3面をサイドパネルで囲い、雨の吹き込みや風による倒れから自転車を守ります。

ミニ

[設定のあるスタイル] 　R　 　F　 　A　

サイズの豊富さがミニの特長。各スタイルごとに30通りのサイズバリエーションがあります。

テラスタイプ

[設定のあるスタイル] 　F　

躯体にネジ止めすることなく、2本の柱で独立して建てられるテラスタイプの屋根です。

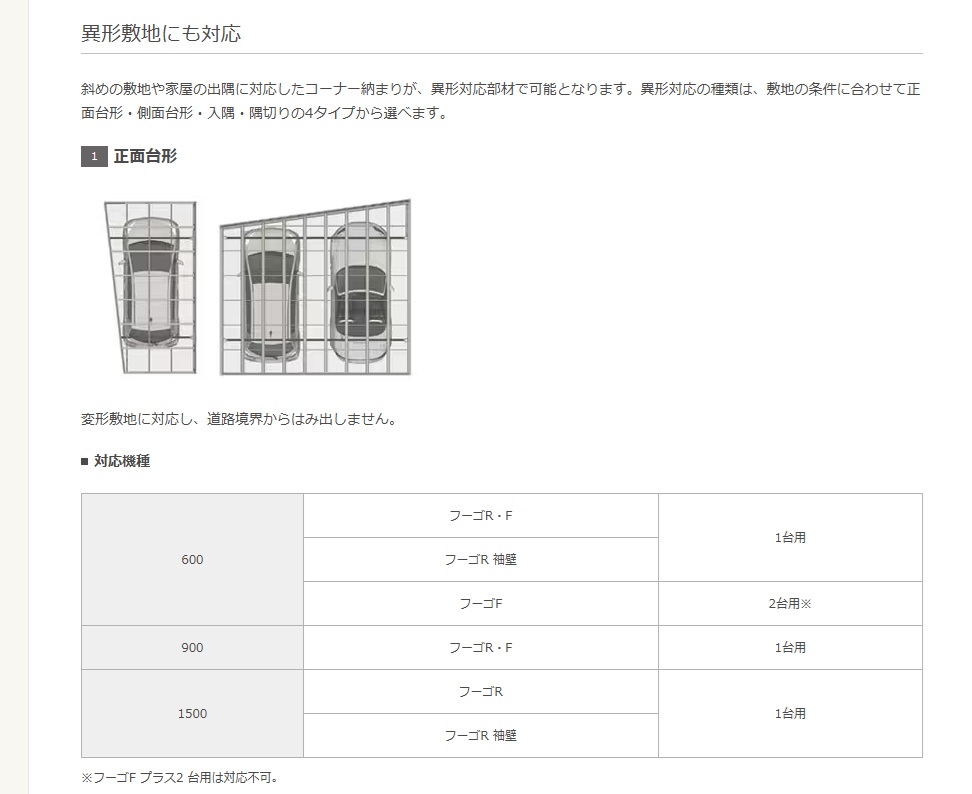

正面台形

[設定のあるスタイル] 　R　 　F　

変形敷地に対応し、道路境界からはみ出しません。

【対応機種】

• フーゴR レギュラー
• フーゴF レギュラー
• フーゴF ワイド

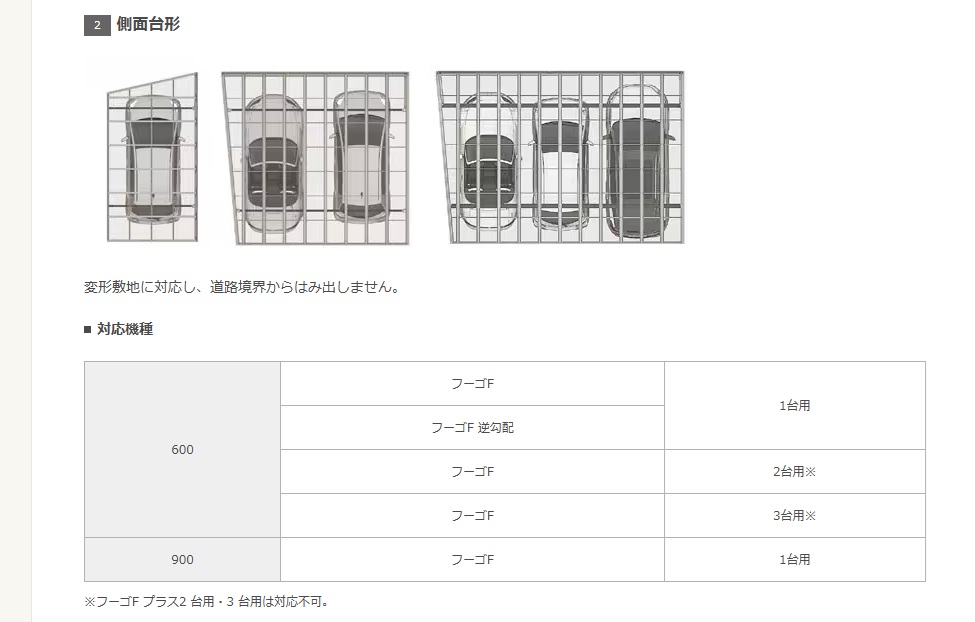

側面台形

[設定のあるスタイル] 　F　

変形敷地に対応し、道路境界からはみ出しません。

【対応機種】

• フーゴF レギュラー
• フーゴF ワイド

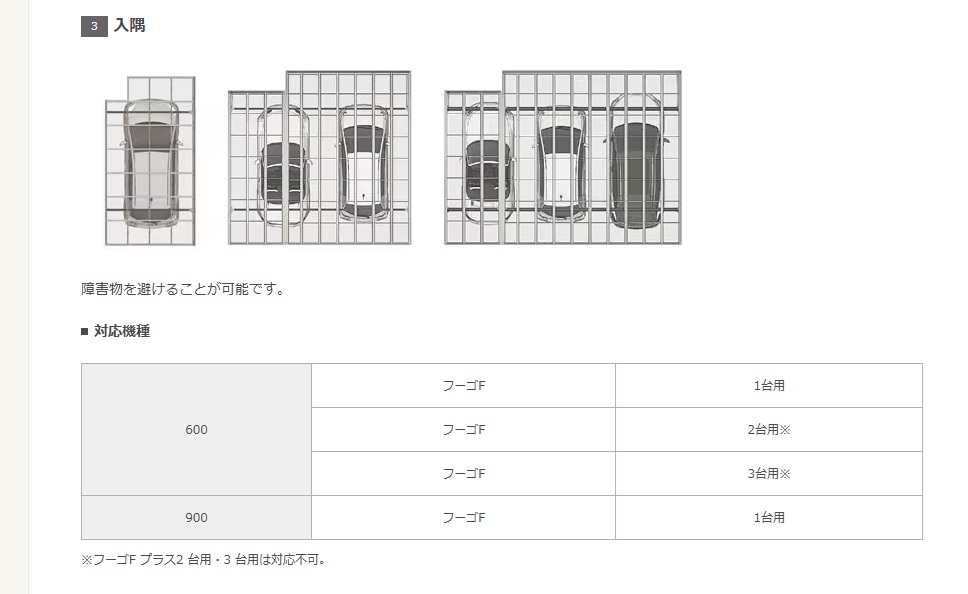

入隅（前枠側）

[設定のあるスタイル] 　F　

障害物を避けることが可能です。

【対応機種】

• フーゴF レギュラー

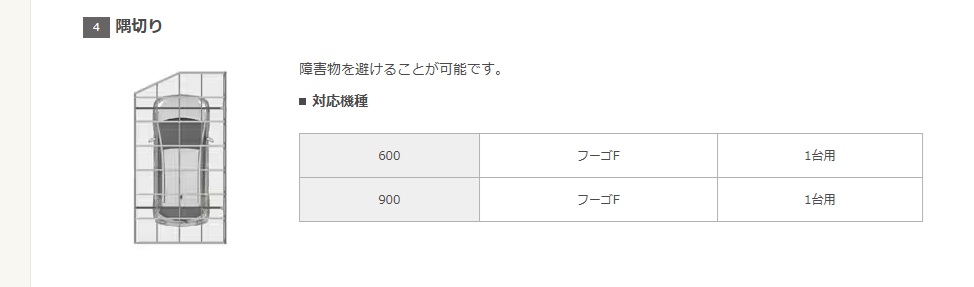

隅切り（コーナーカット）

[設定のあるスタイル] 　F　

障害物を避けることが可能です。

【対応機種】

• フーゴF レギュラー

[設定のあるスタイル] 　F　

通常の柱位置に柱を施工できない場合や、車の出し入れにスペースが欲しいときでも、梁延長なら施工が可能。敷地の使い勝手が高まります。また、片雨樋化によって延長側に雨樋がこないので、意匠性や施工性が向上しています。

※対応機種：フーゴF ワイド

サポート

[設定のあるスタイル] 　R　 　F　 　A　

片流れカーポートの、積雪による一時的な屋根の垂れ下がりや、強風時のバタツキを緩和するサポートは、固定式と着脱式から選べます。

柱内側移動

[設定のあるスタイル] 　R　 　F　 　A　

柱を奥行方向の内側へ最大300mm、移動が可能に。オーバードアの納まりを向上させます。

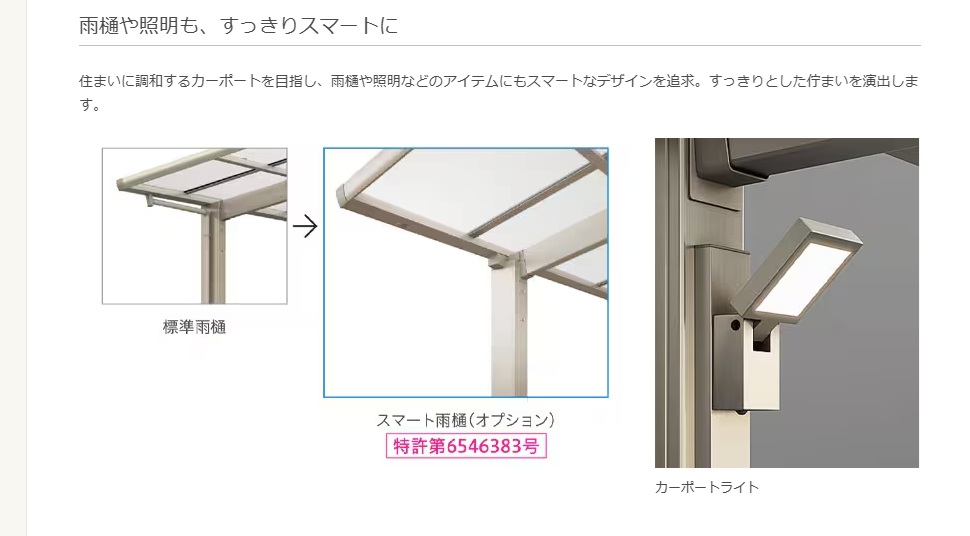

スマート雨樋

[設定のあるスタイル] 　R　 　F　

柱まわりをすっきりみせるスマート雨樋。カーポートが端正な印象に。

※フーゴFは、レギュラーのみに設定。

柱梁カバー

[設定のあるスタイル] 　R　  　F　 　A　

柱と梁の接合部分のカバーを最小限とすることで、すっきりスマートな印象に。

スクリーンパッケージ

[取付可能なスタイル] 　R　 　F　 　A　

愛車のメンテナンス用品や洗車用品を収納したり、カースペースに草花などで彩りを添えたい。そんなニーズは、デザイナーズパーツの「スクリーンパッケージ」で実現できます。
目隠し効果によって、プライベート空間も作れるので、物置きや駐輪スペースなど、使い方は自由自在に広がります。

カーポートライト

[取付可能なスタイル] 　R　 　F　 　A　

カーポートの柱にすっきり取り付けできるスリムデザイン。夜間の車の出し入れや乗り降りに便利なLED証明。暗くなるとほんのり点灯し、人が近づくとフル点灯する熱線センサ付きです。

カースペース用タイル カーフロア

[取付可能なスタイル] 　R　 　F　 　A　

タイヤ痕がつきにくく、割れにも安心。カースペースに適した特長を持つタイルです。日中車が出ているときは殺風景になりがちなカースペースに意匠性を持たせ、住宅のグレード感がアップします。

ネジ・ボルトの種類を5種類から3種類に低減。特に、屋根部の施工に使用するネジを4種類から1種類に一本化することで、脚立の上でネジを探す時間を軽減しました。

母屋や垂木、屋根材に固定する、Φ4のドリル形状のネジと、ワッシャーヘッドのネジをΦ5のトラスネジに変更しました。さらに、ネジ径のUPとネジ形状の変更に応じた部材の下穴追加によって、ネジが締めやすくなりました。
これらの変更が、品質の安定と施工時間の短縮につながっています。

独立基礎施工の場合

カーポートの一般的な基礎です。

土間コンクリート施工の場合

駐車スペースの土間コンクリートと併せて施工することで、カーポートの基礎を独立基礎より小さくすることができます。

偏芯基礎部材使用の場合

専用の偏芯基礎部材を使用することで、基礎の位置は動かさずに、柱の位置だけを移動することができます。
